218系列-輪廓測量儀

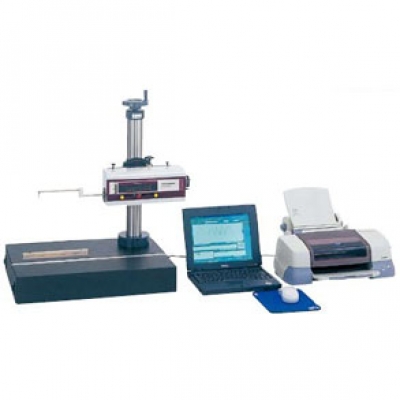

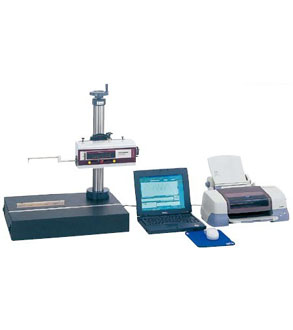

日本三豐品牌 MITUTOYO 218-631 輪廓測量儀
特點:
1、Z軸裝有數顯弧形標尺,可以提供最大的測量范圍和更高的分辨率,從而不必再依靠測量倍率。
2、可以應用數據分析系統(個人計算機和Formpak-1000軟件)。
3、連接PC后,F(xiàn)ormpark-1000輪廓分析程序可提供多種測量和分析方式。連接XY繪圖儀后,可在輸出前通過顯示裝置檢測輪廓曲線。
4、CV-1000為便攜式測量儀,可在機加工車間進行較大工件的測量。
技術參數:
X1軸
測量范圍:50mm(CV-1000)或100mm(CV-2000)
分辨率:0. 2µm
檢測方法:反射型線性編碼器
驅動速度:0.2,1mm/s外加手動
測量速度:0.2,0.5mm/s
測量方向:向后
直線度: 3.5µm/50mm(CV-1000),3.5µm/100mm(CV-2000)*以X軸為水平方向上
指示精度(20℃):±(3.5+2L/100)µm *L=驅動長度
傾斜范圍: ±45° (CV-2000)
Z2軸(立柱,僅用于CV-2000)
立柱類型:電動(S4型)和手動(M4型)
垂直移動:250mm(S4型),320mm(M4型)
驅動速度:1-5mm/s外加手動
Z1軸(檢測器):
測量范圍:25mm(CV-1000)或40mm(CV-2000)
分辨率:0.4µm (CV-1000)或0.5 µm (CV-2000)
檢測方法:弧形編碼器
指示精度(20℃):±(3.5+I4HI/25)µm *H為水平位置上的測量高度
測針上/下運作:弧形運動
測針方向:向下
測力:10-30mN
跟蹤角度:向上77°,向下87°(根據表面粗糙度,使用標準單切面測針)
測針針尖:硬質合金針尖,半徑25µm
基座尺寸:(W×H): 650×450mm(CV-2000)
基座材料:花崗巖(CV-2000)
重量:5kg(CV-1000N2),115.8kg(CV-2000M4),124kg(CV-2000S4)
電源:100-240VAC±10%,50/60Hz
Z軸上的弧形標尺:
選件:
218-024:用于CV-1000的立柱支架(垂直移動:320mm,傾斜范圍:±45°)
218-001:十字移動工作臺(XY范圍:100×50mm)
218-011:十字移動工作臺(XY范圍:4〞×2〞)
218-041:十字移動工作臺(XY范圍:50×25mm)
218-051:十字移動工作臺(XY范圍:2〞×1〞)
218-002:堅固工作臺
218-107:帶夾鉗的支架
218-003:旋轉卡鉗(重型)
172-144:旋轉卡鉗
172-234:帶夾鉗的V型塊(最大工件直徑:50mm)
172-378:帶夾鉗的V型塊(最大工件直徑:25mm)
172-197:旋轉式中心架
172-142:中心支架
172-143:中心支架向上裝置
178-023:防震臺
178-024:防震臺架
998862:用于立柱的銷規(mm)
998861:用于立柱的銷規(inch)
*為區分交流電源電纜,在貨號后加上以下后綴:A適于UL/CSA,C適于臺灣地區,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V
性能參數:
型號
CV-1000N2
CV-2000M4
CV-2000S4
貨號
218-611*
218-631*
218-632*
貨號
218-621*
218-641*
218-642*
X1軸測量范圍
50mm
100mm
100mm
Z1軸測量范圍
25mm
40mm
40mm
Z2軸垂直移動
---
320mm
250mm
*為區分交流電源電纜,在貨號后加上以下后綴:
A適于UL/CSA,C適于臺灣地區,D適于CEE,E適于BS,K適于EK,無后綴適于JIS/100V
