硫化氫氣體傳感器單元

SB-1(10)

特性

本品只提供傳感器單元。

電源、輸出等可以根據需要自由設計。

用途

希望將硫化氫傳感器組裝到各自開發的設備、單元等中使用時。

注意事項

本品不是作為測定器等完成的產品。

一般的測定器所具有的濃度表示、電源、警報等功能不具備。

請各自為顧客準備最適合的環境后使用。

標準

測量原理：恒電位電解式

傳感器型號：H2S-527E

指示精度：全刻度±5%采集方式：抽吸式

輸出：3線式模擬電流輸出DC 4～20ｍA氣體濃度0ppm 時4mA、全比例時20mA容許負載電阻：250Ω以下（電源電壓9V 時）電源/消耗電流：DC 9～40V / 最多約30mA使用環境：溫度：0～40℃相對濕度：30～95%RH(無結露）

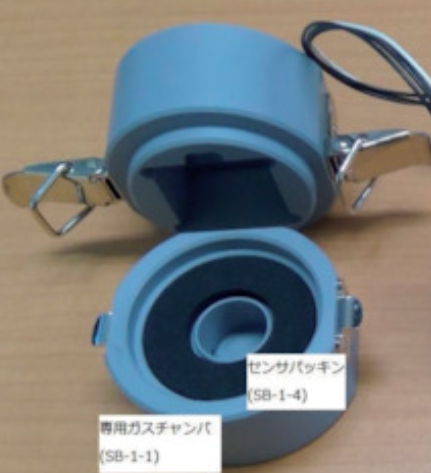

產品結構：專用氣體室、傳感器電纜、4～20mA 輸出基板

[專用氣體室外形尺寸·重量]約74mm(寬度）×56mm(深度）×59mm(高度）不含突起部約180g

[傳感器電纜外形尺寸?重量]電纜長度26cm 大約5g

[4～20mA 輸出基板外形尺寸·重量]約44mm(寬度）×50mm(深度）×15mm(高度）不含突起部約12g

[電源?輸出連接器型號]B3P-SHF-1AA 日本壓接端子制造株式會社

[電源?輸出連接器針腳編號]1：DC 電源（+）2:4至20mA 模擬輸出（+）3：DC 電源（–）、4～20mA模擬輸出（–）通用調整功能為零、跨度：模擬微調

目標氣體：硫化氫

測量范圍：0～10、0～100、0～500

測定范圍硫化氫：0～10ppm
