壓接銷觸點

WC系列，系列

SSH 棘輪

WC-SH2832

規格系列：WC

●壓接工具類型：棘輪

●總長度：224mm

●JST WC-SH2832條帶和卷軸飼料進給手冊壓接工具，用于SSH/SSHL壓接終端。高質量犯罪的重要性。在使用終端的壓接工具時，同時執行兩次壓接。一個是導體和端子之間的電連接。另一種是絕緣壓接，可抵抗振動和張力的應變緩解。重要的是要保持密封性連接，而核心線和端子之間沒有間隙。縫隙會導致腐蝕引起電阻和過多的熱量，從而損害電連接。使用高質量的壓接工具可以完全密封卷曲，從而防止電氣連接的未來惡化和故障。

JST WC -SH2832條帶和卷軸飼料手冊犯罪工具 - 概述。 JST輕巧，可靠且易于使用手動半自動壓接工具?？梢詫⒂|點直接從接觸條或帶有預加載觸點的卷軸上直接壓在一根電線上。該手動工具由兩個符合人體工程學的設計手柄，一個棘輪機構，精確地面模具和一個卷軸支架組成，可讓您使用預加載的觸點連接卷軸。該工具還包括一個空卷軸。它配備了指南和對齊功能，使您可以準確地定位包裹在卷軸周圍的觸點。

棘輪機制。該棘輪設置為恒定壓力，并保持鎖定，直到手柄完全閉合并且模具在底部為止。直到完成犯罪周期完成，無法打開手柄，從而防止了不滿意的壓接。一旦犯罪周期完成，手柄將再次打開。棘輪允許一致，高質量的壓接。如果發生錯誤的壓接或干擾，可以通過用螺絲刀逆時針旋轉旋轉的軸，可以釋放工具手柄。

可調軸。觸點卷軸連接到軸上。通過松開主軸上的螺母可以輕松調節軸。

該壓接工具具有一個進料桿，使您可以快速，輕松地從迷你卷軸中遇到聯系。杠桿將進料手指與接觸條的進料孔融合在一起。要繼續在條帶上的下一個終端，只需將杠桿壓向工具的側面即可。

可調節的壓接高度。該手動壓接工具標記為各種電線尺寸，并具有距離板或距離墊片，可以在各種壓接高度處進行壓接。這些板存儲在工具的側面。只需松開固定螺釘，然后將板插入定位器，然后選擇正確的板即可。

接觸帶釋放桿?？梢噪S時按下工具背面的紅色杠桿來釋放端子條。

關鍵特征和好處。輕巧且易于使用的可調節卷軸軸指南和對齊功能，可準確定位端子條的半自動進紙桿接觸式接觸條釋放杠桿棘輪機制，用于完整的壓接循環棘輪釋放機制可調節的壓接高度高度準確地面易于使用的易于使用的柔軟握把。問答。您可以將哪些終端用于此壓接工具？該手動犯罪工具旨在折磨JST SSH-003T-P0.2-H，SSH-003GA-P0.2，SSHL-003T-P0.2和SSHL-003GA1-P0.2來自帶或迷你卷軸的Crimp Contacts（用于32-28 AWG的電線32-28 AWG）。您使用此壓接工具還有哪些其他配件？這種壓接工具在堅固的外殼中帶有空卷軸，十六進制扳手和調整工具。請注意，不再包括油。旨在通過條形或迷你卷軸犯下兩個壓接觸點（對于電線尺寸為32-28 AWG）。

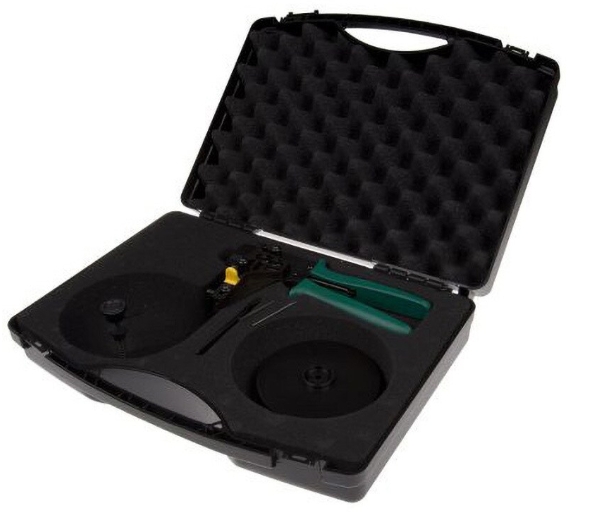

您使用此壓接工具還有哪些其他配件？這種壓接工具在堅固的外殼中帶有空卷軸，十六進制扳手和調整工具。

請注意，不再包括油。
