sakaguchi ExLASER?是一種多功能激光平面瞬時加熱裝置。
2018-07-18 15:15:02
應用實例
- 經驗的例子
- 激光加熱實驗
- 標準規格
- 選項*我們將根據您的要求制造
- 目錄
應用實例
MBE設備的基板加熱
晶圓退火（SiC，GaAS等）
可以對多層器件進行表面退火（與小型化器件兼容）
到這個頁面的頂部
經驗的例子
日本原子能機構，日本原子能研究開發機構
激光輸出：100 W
主體尺寸：H251×W200×D253（mm）
到這個頁面的頂部
激光加熱實驗
EXL-CT-010DS55用于激光加熱置于真空室中的樣品。從樣品的背面（與激光照射側相反的一側）測量溫度分布。
1.藍寶石襯底（φ2英寸）---適用于透明基板
溫度分布
藍寶石襯底的溫度分布
（激光輸出：1000 W）

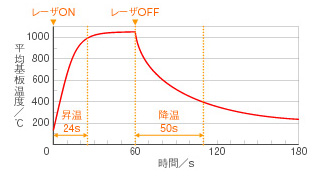

快速升溫/降溫
藍寶石襯底快速上升/下降溫度（平均襯底溫度）
（激光輸出：1000 W）

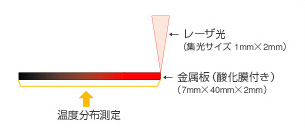

2.溫度斜坡---使用組合光學系統
溫度分布
金屬板的溫度分布
（激光輸出：86 W聚光）

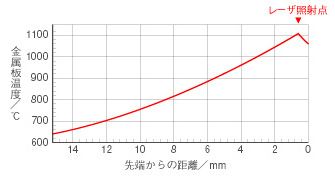

溫度梯度圖
金屬板的溫度梯度
到這個頁面的頂部
標準規格
| 型號：EXL-CT-010-DS55 | |||
|---|---|---|---|
| 激光照射方法 | 直接型 | 體型 | H 625 mm×W 700 mm×D 320 mm |
| 激光輸出 | 最大1千瓦 | 附件 | 專用冷水機組 |
| 激光波長 | 808納米 | 額定 | 閥體：1P 200 V 20 A 冷卻器：1 P 200 V 15 A. |
| 激光形狀 | 一個正方形 | ||
| 光學系統（均勻性） | 均質機（±5％） | 備注 | JST原始建模 開發產品（2005財年） |
| 暖氣區 | □55毫米 | ||
| 工作距離 | 400毫米 - | ||
※以上是標準規格。可以根據客戶的要求進行更改。
到這個頁面的頂部
選項*我們將根據您的要求制造
真空室
溫度控制器
·輻射溫度計
·數字顯示控制器
·紅外傳輸窗口基板支架（適用于2英寸基板）
組合光學系統，專用板支架（□10 mm基板兼容）
各種基板（藍寶石，硅，GaAs等）
到這個頁面的頂部
目錄
在這里，您可以看到ExLASER?的目錄（PDF）。
目錄（PDF）日文
目錄（PDF）英文
